光泽度计测量原理

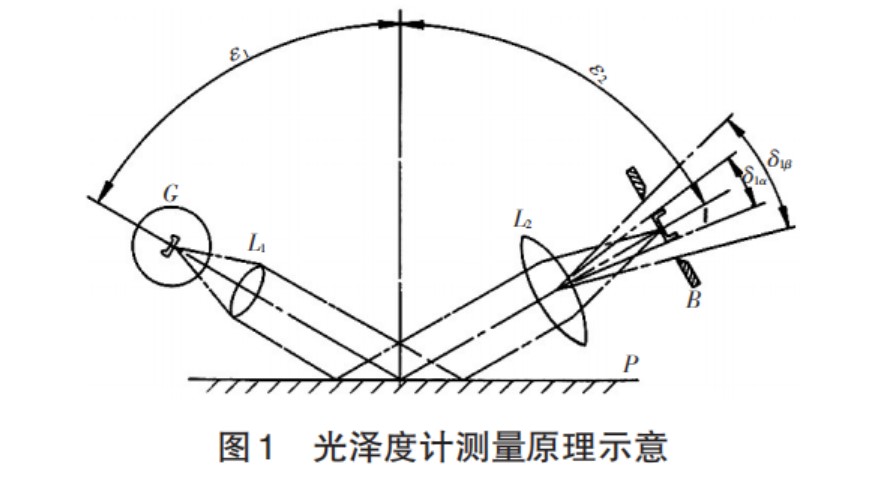

汽车面漆涂层是车辆最外层的涂层，一般要求具有极好的光泽度。光泽度是汽车厂面漆涂层技术要求的必检项目，是反映汽车面漆涂层装饰性能的指标之一。当物体受光的照射时，由于物体表面光滑程度不同，光朝一定方向反射的能力也不同，这种光线朝一定的方向反射的性能称为光泽。光泽度计利用光反射原理对汽车面漆涂层的光泽度进行测量，测量原理。光源G发射一束光经过透镜L1到达被测表面P，被测表面P将光反射到透镜L2，透镜L2将光束会聚到位于光B处的光电池，光电池进行光电转换后将电信号送往处理电路进行处理，然后仪器显示测量结果。目前汽车厂测量面漆涂层光泽度常用的入射角为20°60°
和85°。光泽度常用标准、测量对象及光泽度计参数有关定。表1中θ为入射角，α1为测量平面（由入射光轴及反射光轴组成的平面）内的入射张角，α2为测量平面内的反射张角，β1为垂直于测量平面的入射张角，β2为垂直于测量平面的反射张角。
光泽度测量过程中受环境、设备、人员素质等影响，易造成测量结果的偏差，对其测量结果不确定度评估可以提高检测结果的可靠性，增强检测结果之间的可比性。
试验部分
1 涂料及涂装工艺
a.涂料：某公司生产的JF-20-019乌罗松红汽车面漆。
b.样板：ST13冷轧板，规格为100 mm×200 mm×0.8 mm，根据GB/T 1727-1992《漆膜一般制备法》的规定制备待测涂层样板。
c.涂料性能和涂层性能：符合产品标准要求。
d.涂装工艺：电泳漆（HS-95CED，膜厚20～22 μm）→烘干（170 ℃×20 min）→打磨，擦净→喷乌罗松红面漆（膜厚30～40 μm）→烘干（140 ℃×20 min）。
2 测量仪器
a.测量范围。20°：0～180光泽单位，60°：0～150光泽单位，85°：0～120光泽单位。
b.精度。0～100光泽单位范围内，≤1。
3 测量方法
a.因乌罗松红汽车面漆为高光泽漆膜，20°的测试角度对高光泽漆膜能提供更好的分辨率，故本次测量选取的测试角度为20°。
b.测量方法按GB/T 9754-2007《色漆和清漆 不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定》进行。
c.测定前，根据GB/T 9278-2008《涂料试样状态调节和试验的温湿度》的规定，涂层样板在标准条件（温度23 ℃±2 ℃，相对湿度50%±5%）下状态调节16 h。
d.试验时在制备好的涂层样板上选取6个点依次进行测量。根据光泽度计的使用原理，测定时先将仪器预热、校准，待其稳定后即可测量；上海昕瑞光泽度计上的读数即为涂层光泽度值。
结果
根据上述的分析和评定过程，可以得到4528 微型多角度光泽计在对乌罗松红汽车面漆涂层样板进行光泽度测量时的示值误差为+1.3光泽单位，其扩展不确定度为 U=1.2，k=2。测量结果表示：y=86.4，U=1.2，k=2。
结束语
在乌罗松红汽车面漆涂层光泽度测量中，由光泽计分辨率引入的不确定度是最小的，由光泽计最大允许误差引入的不确定度是最大的，即测量结果的分散性是最大的。为了降低汽车面漆光泽度测量结果的分散性，在可能的情况下，应尽可能选择最大允许误差小的光泽计，以提高检测结果的准确性。另外，在出检测报告时应注明不确定度，以便更客观、更全面地反映检测结果。
